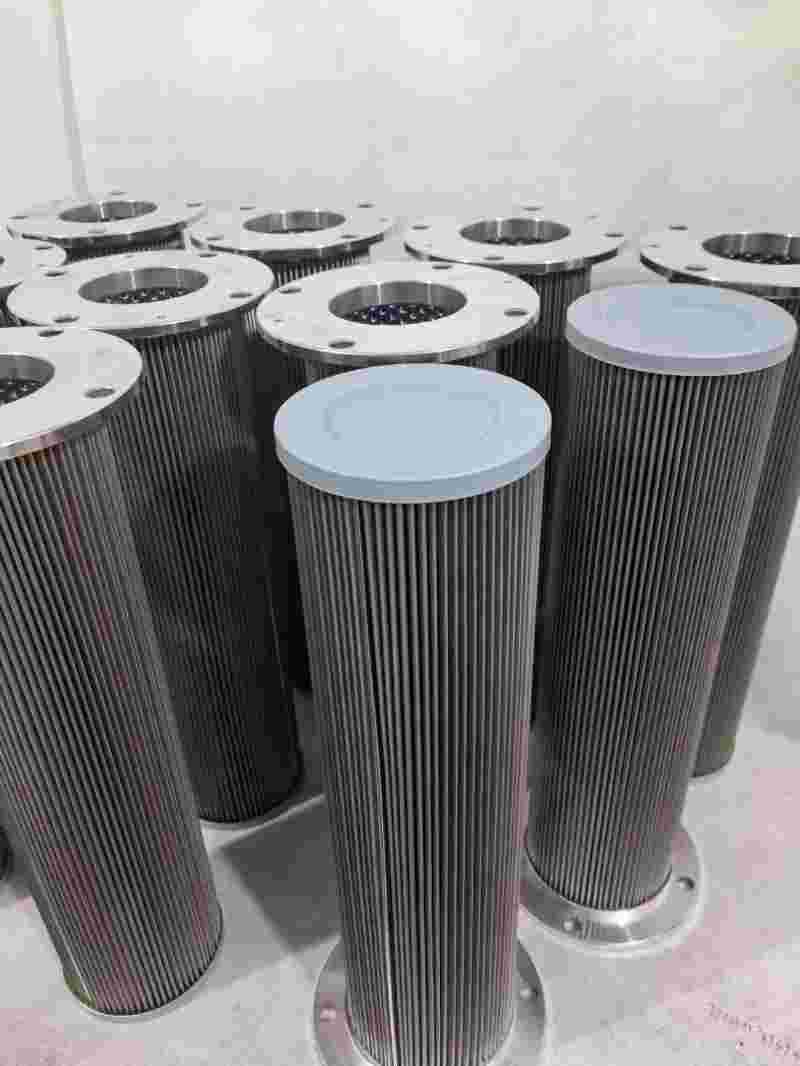

40 FLDN 0630 H3XL-A00-07V2

力士乐过滤器的基本构成为过滤器盖 、过滤器壳体 (2)、过滤器滤芯 (3) 以及旁通阀 (3c)。

还可以选择为过滤器配备维护指示器 (4)。对于电子维护指示器，连接可以通过不同的连接插头来完成

如果将过滤器用作嵌入式过滤器，则必须配置螺纹圈 (6)，并且放弃订单数据（额外数据 "M"）和维护指示器。必要时，客户必须提供外部压差测量。 操作期间，液压油通过进油口到达过滤器壳体，在此处由外向内流经过滤器滤芯 (3a)，

并根据过滤器精度等级进行滤清。灰尘颗粒物被过滤后，汇集在防灰护圈 (3b) 和过滤器滤芯中 (3a)。

通过出油口，过滤后的液压油进入油箱。当滤芯污染时，维护指示器（4 或 5）会发出所需的滤芯更换信号。
