变频串并联谐振试验装置 厂家现货

KEXZB型系列 变频串并联谐振试验装置

一、变频串联谐振试验装置 产品简介
KEXZB型系列变频串联谐振试验装置广泛应用于电力、冶金、石油、化工、等行业，适用于大容量、高电压的电容性试品，如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。本公司在变频串联谐振高压试验领域自主研发的变频、调压软件技术，优于国内高压试验行业，利用这一技术采用16位精细变频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造的变频串并联谐振成套试验装置，符合电力、科研等部门有关高压实验的规程和要求。
二、变频串联谐振试验装置 工作原理
变频串联谐振试验装置运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。
三、变频串联谐振试验装置 产品特点
1、大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
2、能灵活整定实验电压、调频范围、加压时间
3、试验结果能计算出被试品电容
4、具有计算机通讯接口，便于通讯和试验数据管理
5、体积小、重量轻、操作方便
6、分辨率高、频率分辨率为0.001Hz
7、**可靠高、系统具有过电流、过电压及放电保护功能，可有效保护人身及设备**试验结果可打印可升级造作软件
四、成套组成

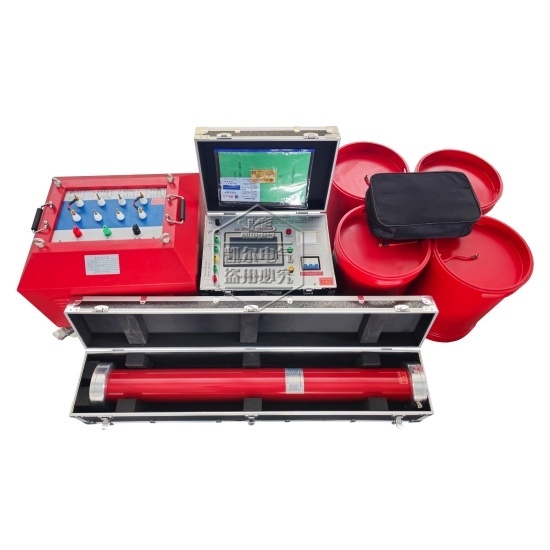

成套装置组成为变频调压电源、励磁变压器、电抗器、分压器及补偿电容器。

五、技术参数
1、环境温度：-10～45℃
2、环境湿度：≤90％
3、海拔高度：≤2000M
4、电源输入：220V±10％单相   50Hz  输出0～220V（≤10KW）
380V±10％三相   50Hz  输出0～400V （＞10KW）
5、额定试验容量：0～8000KVA（容量输出由用户自行选择）
6、谐振电压：0～1000KV（高压输出由用户自行选择）
7、频率调节范围：0.1～300Hz
8、系统测量精度：0.5级
9、频率调节分频率：0.01Hz
10、不稳定度：≤0.05％
11、输出波形：正弦波
12、波形畸变率：≤0.5％
13、噪声：≤60dB
14、电抗器Q值：30～200（选择）
