全自动反冲洗过滤器设汁方案



技术参数

单台处理水量：45-2350m3 /h

工作压力：0.1-1.6Mpa

工作水温：95°C

过滤精度范围:100-3000um

自清洗所需水量：<1%

自清洗时间：10-60秒

自清洗控制方式：压差、时间及手动

电控方式：交流三相380V/50Hz

控制界面：数显、旋钮、开关

滤网类型：316L编织网、楔形网

 全自动反冲洗过滤器设汁方案

3工作原理

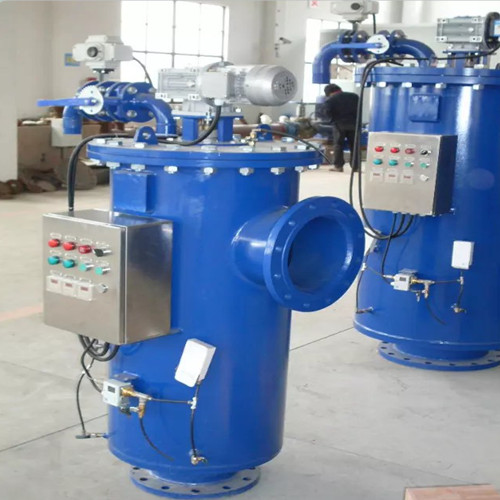

1.　全自动反冲洗过滤器其内部结构为猪鬓毛刷或不锈纲丝刷及不锈钢滤网和传动件组成，有传动电机和电动阀自动完成清洗排污，操作方式为自动运行（亦可手动运行），设备具有压差和定时自动排污双重功能。其自动化部分采用当今可靠的PLC可编程控制器。

当水流经过过滤器时，水中的机械杂质被过滤网拦截，当滤网表面积聚的杂质增加而使压差达到0.04MPa时，压差开发即发出信号，同时PLC即发出指令，传动电机启动，排污阀打开，沉积在滤网中的杂质被转动的刷子刷下，从排污口排出，整个刷洗排污过程无须人员操作，无需停机。同时，该设备还设有定时清洗排污和手动清洗排污功能，保证在任何情况下出水的安全可靠。

2. 压力原水由进水口进入机体，首先以外压方式流经粗滤网，滤除较大颗粒性杂质。粗滤网出水以内压式进入细滤网，进一步截留水中的细小杂质，同时，超声波同步工作，对液体中的微小气泡核产生振动，当声压达到一定值时，气泡将继续膨胀，然后突然闭合，这些小气泡急速崩溃时在气泡内产生了高温（5000K）高压（上千个大气压），并且由于气泡周围的液体高速冲入气泡，而在气泡附近的液体中产生了强烈的局部激波，也形成了局部的高温高压，从而产生了超声的杀菌、清洗、粉碎、乳化、分散、促进化学反应等一系列 超声波双击智控压差过滤机
